Staker Đánh Dấu Vạch Kẻ Đường - Máy Tạo Chấm

Dụng cụ đánh dấu vạch kẻ đường (Chấm đánh dấu mặt đường)

Đây là một công cụ định vị cho việc bố trí vạch kẻ đường. Nó phun các chấm đánh dấu lên mặt đường để cung cấp tham chiếu cho máy kẻ vạch kẻ đường bằng nhựa nhiệt dẻo và phun nguội, thay thế cho việc đo bằng thước dây và kẻ bằng vôi truyền thống.

Khi đẩy về phía trước, bánh xe đo tiếp xúc với mặt đất sẽ lăn trên mặt đường và điều khiển bộ mã hóa quay đồng trục. Các xung cố định được xuất ra cho mỗi vòng quay hoàn chỉnh của bánh xe. Bộ điều khiển tính toán khoảng cách di chuyển theo tín hiệu xung. Với chu vi bánh xe cố định, có thể đo độ dịch chuyển một cách chính xác. Bánh xe nhỏ hơn mang lại độ chính xác cao hơn.

Ứng dụng chính

1.    Bố trí vạch kẻ đứt nét: Tạo các chấm tham chiếu cách đều nhau theo thông số kỹ thuật vạch kẻ đứt nét tiêu chuẩn quốc gia (ví dụ: 2‑4). Máy kẻ vạch hoạt động dọc theo các chấm để đảm bảo tuân thủ kích thước liền nét và khoảng trống.

2.    Định vị vạch kẻ đặc biệt: Bố trí cho các vạch giảm tốc dọc, vạch dẫn hướng, gờ giảm tốc, vạch sang đường dành cho người đi bộ và vị trí cọc tiêu.

3.    Chức năng bánh xe đo: Chế độ chỉ đo khoảng cách mà không phun mực để thống kê quãng đường thi công.

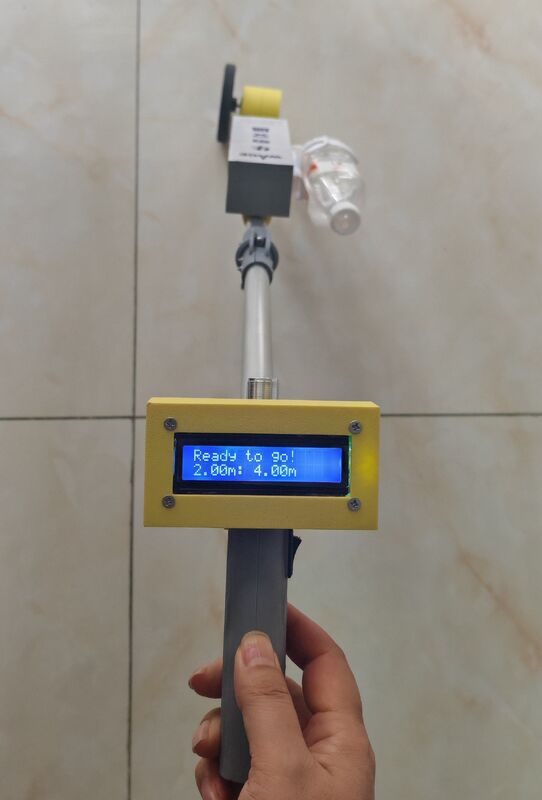

Thành phần

·         Bánh xe đo mã hóa: Thu thập khoảng cách di chuyển, chu vi bánh xe 300 mm

·         Bo mạch điều khiển chính: Pin lithium tích hợp

·         Vòi phun mực: Phun mực gốc nước (màu trắng hoặc các màu khác) để tạo các dấu bố trí trên mặt đường

·         Ngăn chứa mực: Có thể sử dụng chai nước giải khát thông thường để chứa mực

·         Thân máy: Cần đẩy có thể gấp lại bằng hợp kim nhôm để dễ vận chuyển

·         Bộ điều khiển: Để cấu hình các tham số hoạt động

Thông số kỹ thuật chính

·         Cài đặt vạch kẻ đứt nét: Cấu hình tham số đa đoạn tùy chỉnh

·         Đo khoảng cách: Tự động đếm tổng quãng đường thi công

·         Độ chính xác đánh dấu chấm: ±2 mm
